链路聚合（Link Aggregation）是一种将多个网络接口组合在一起以提高带宽和提供冗余，并能在连接中断时提供流量故障转移来维持网络连接的技术。UGOS Pro 支持多种链路聚合模式，每种模式在不同的网络环境和需求下有不同的适用场景。

链路聚合的作用

链路聚合模式在网络中具有多个重要作用。以下是链路聚合模式的主要作用和其带来的优势：

提高带宽

通过将多个网络接口捆绑在一起，链路聚合可以增加总的网络带宽，使得网络可以处理更多的流量。例如两个千兆以太网接口捆绑在一起，可以提供高达2Gbps的带宽。适用于需要高带宽的应用场景，如大数据传输。

提供冗余和高可用性

链路聚合提供了网络冗余。如果一个网络接口或连接发生故障，流量可以自动切换到其他可用的接口可以继续工作，确保网络连接不中断。这种冗余机制提高了网络的可靠性，减少了单点故障的风险。

负载均衡

链路聚合可以实现流量在多个链路之间的负载均衡，将网络流量分散到多个接口上，避免单一接口的过载，从而提高整体网络性能和稳定性。不同模式的负载均衡方法可以根据流量的特性进行优化，提高整体网络的效率和性能。例如，自适应负载均衡模式可以根据流量动态调整分配，提高网络利用率。

简化网络配置和管理

通过链路聚合，网络管理员可以使用单一的逻辑接口来管理多个物理链路，简化了网络配置和管理。这样，减少了配置错误的风险，提高了管理效率。

提高数据传输的安全性

链路聚合可以增加数据传输的安全性，因为流量可以分散在多个链路上，攻击者难以截获所有数据包，从而提高了数据传输的安全性。

开始前准备事项

在配置链路聚合之前，请确保以下事项：

• 确认交换机支持链路聚合功能，如 IEEE 802.3ad（LACP，链路聚合控制协议）

• 准备好连接绿联NAS和交换机的网线。

配置链路聚合

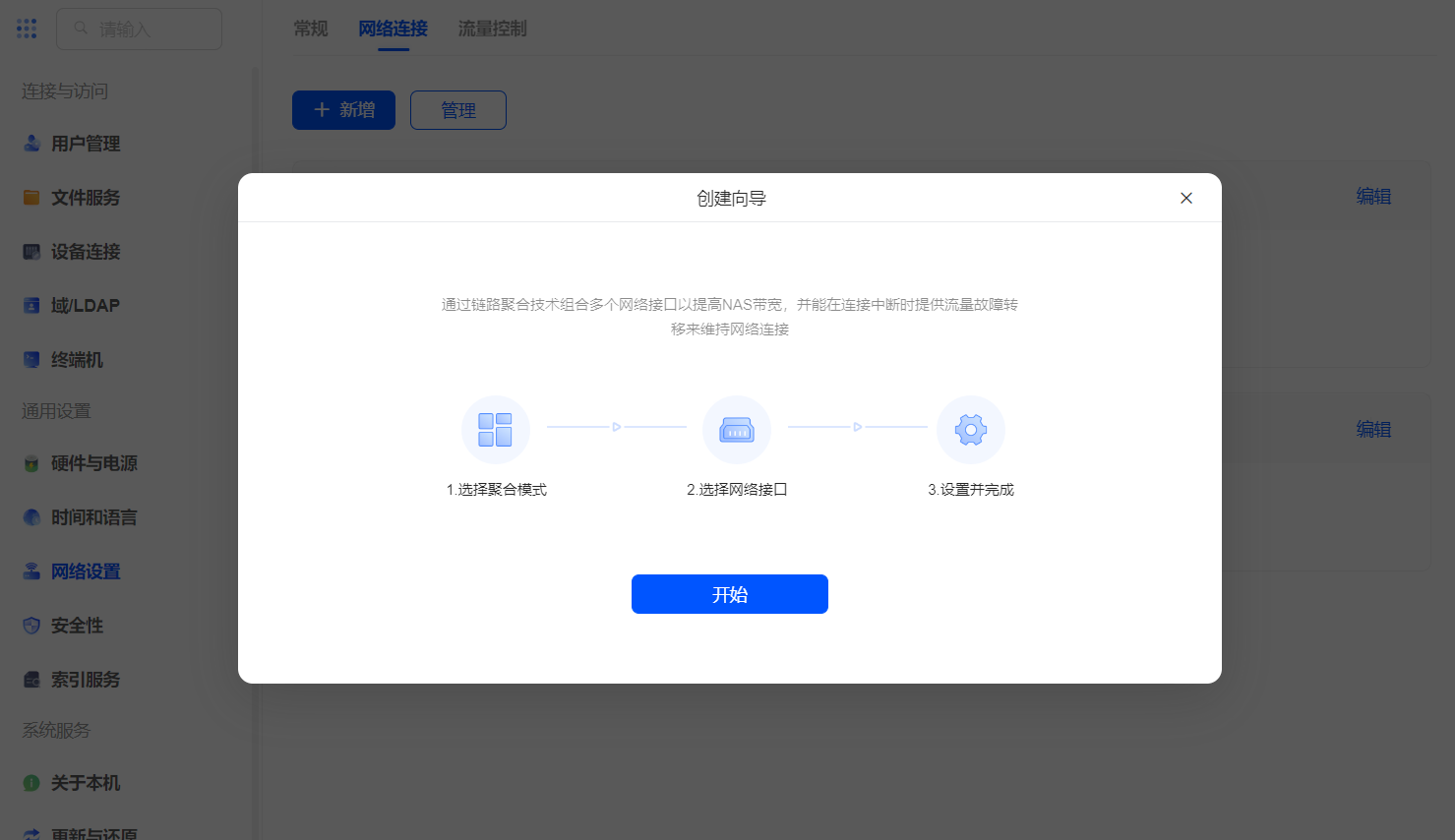

1. 进入配置界面：

• 打开 UGOS Pro 的【控制面板】。

• 选择【网络设置】＞【网络连接】，点击 “+链路聚合 ”进入【创建向导】弹窗页。

• 了解链路聚合的操作步骤后单击“开始”。

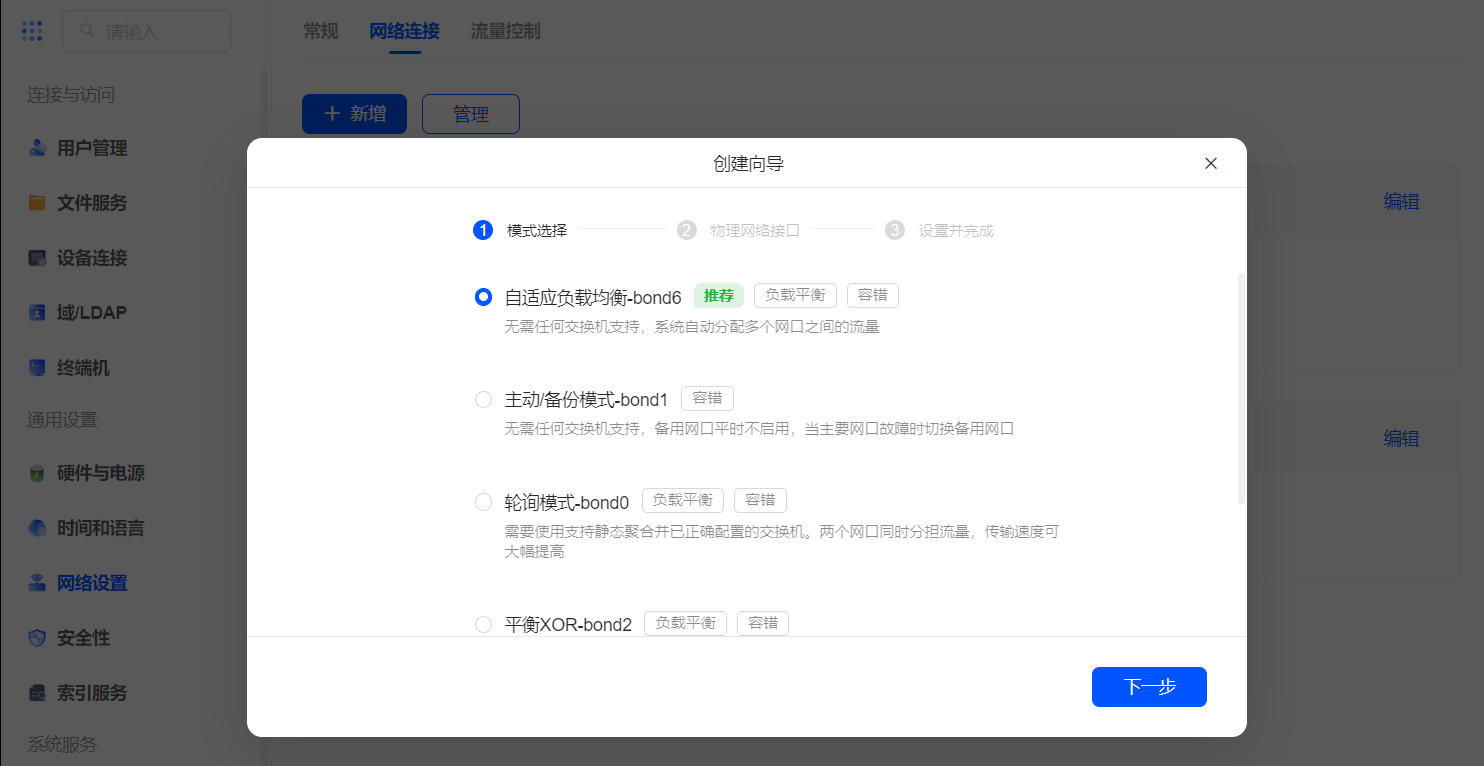

1. 选择链路聚合模式，选择您需要的链路聚合模式（如 bond0、bond1、bond2、bond4、bond6），这里以“自适应负载均衡-bond6”模式为例，选择好模式后点击“下一步”。

模式说明：

• 自适应负载均衡-Bond6：此模式无需任何交换机支持，系统自动分配多个网口之间的流量。为避免意外错误，即便交换机支持链路聚合也不要启用交换机上的链路聚合。

• 主动/备份模式-bond1：此模式无需任何交换机支持，备用网口平时不启用，当主要网口故障时切换备用网口。

• 轮询模式-bond0：需要使用支持静态聚合并已正确配置的交换机。两个网口同时分担流量，传输速度可大幅提高。

• 平衡XOR-bond2：需要使用支持静态聚合并已正确配置的交换机，如果使用多个交换机，这些交换机必须为堆叠式并已正确配置。

• 动态链路聚合-bond4：需要使用支持IEEE802.3ad且已正确配置LACP模式的交换机，如果使用多个交换机，这些交换机必须为堆叠式并已正确配置。

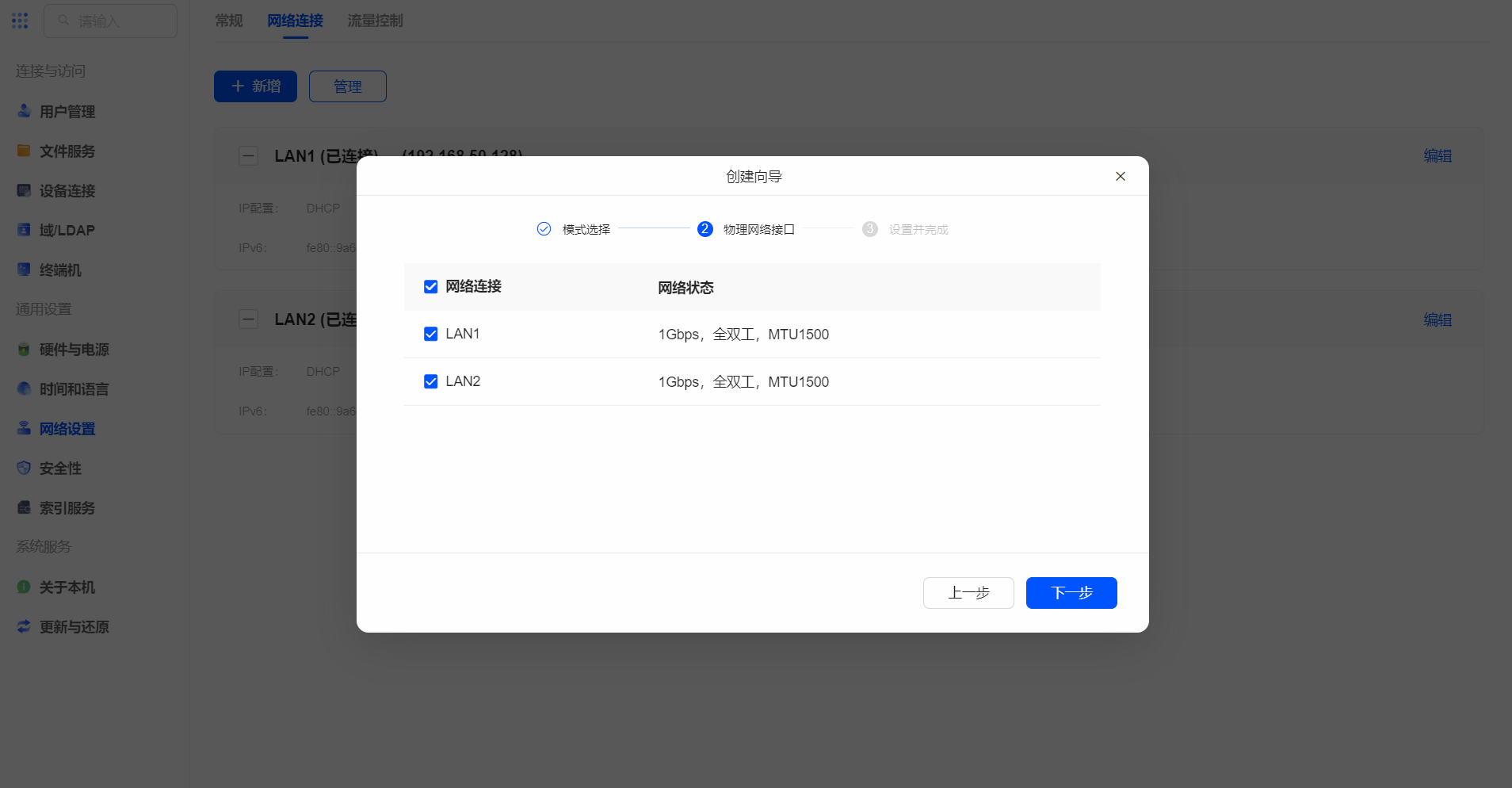

1. 选择网络接口：选择要聚合的物理网络接口用来创建一个链路聚合的虚拟网络。请至少选择两个网络接口（如LAN1、LAN2）。选择完成后，点击“下一步”。

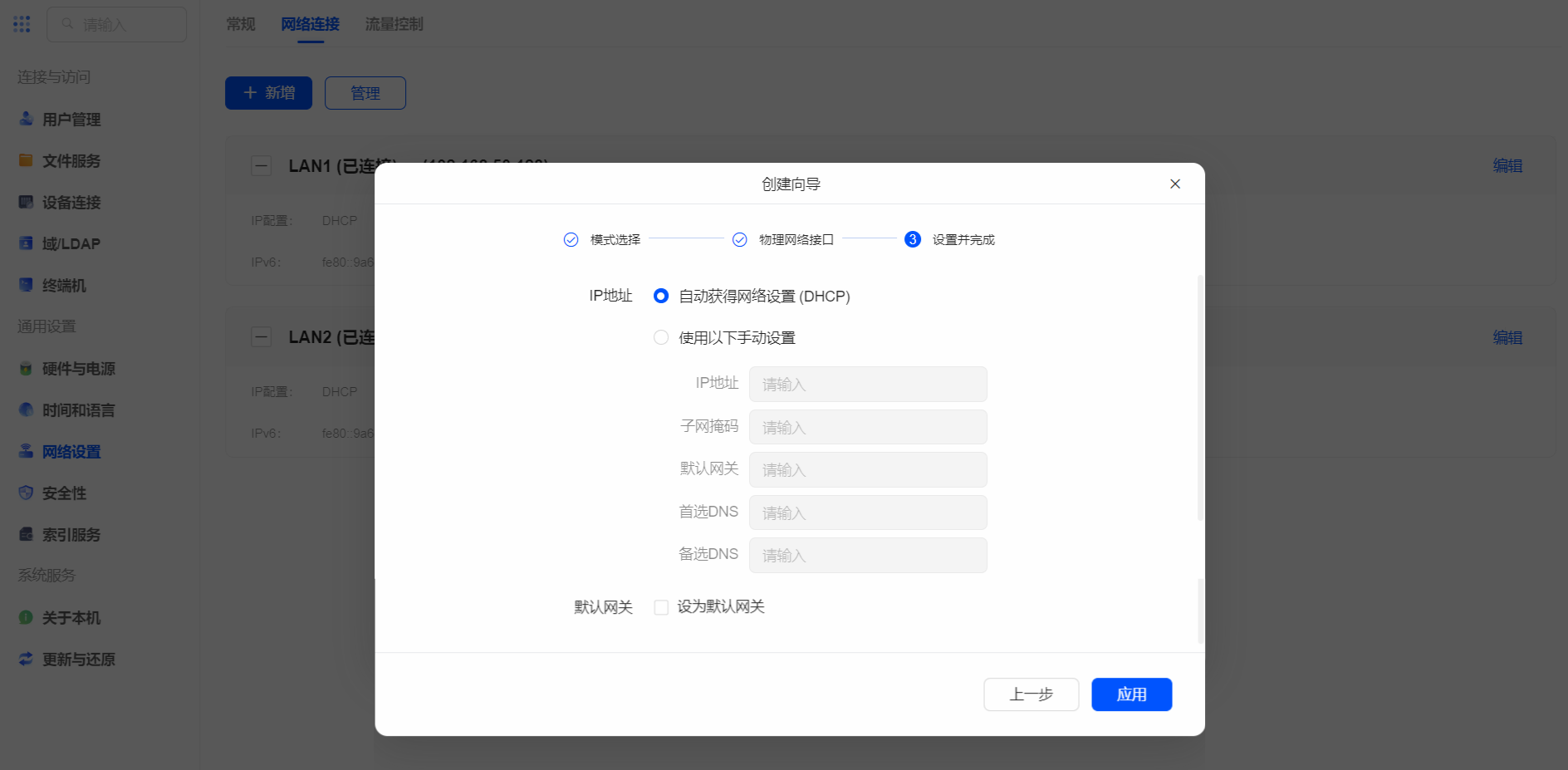

1. 设置虚拟网络 IP 地址：默认情况下，IP 地址为 DHCP 自动获取。您也可以手动设置，支持更改 IP 地址、子网掩码、默认网关和 DNS。设置完成后点击“应用”创建虚拟网络。

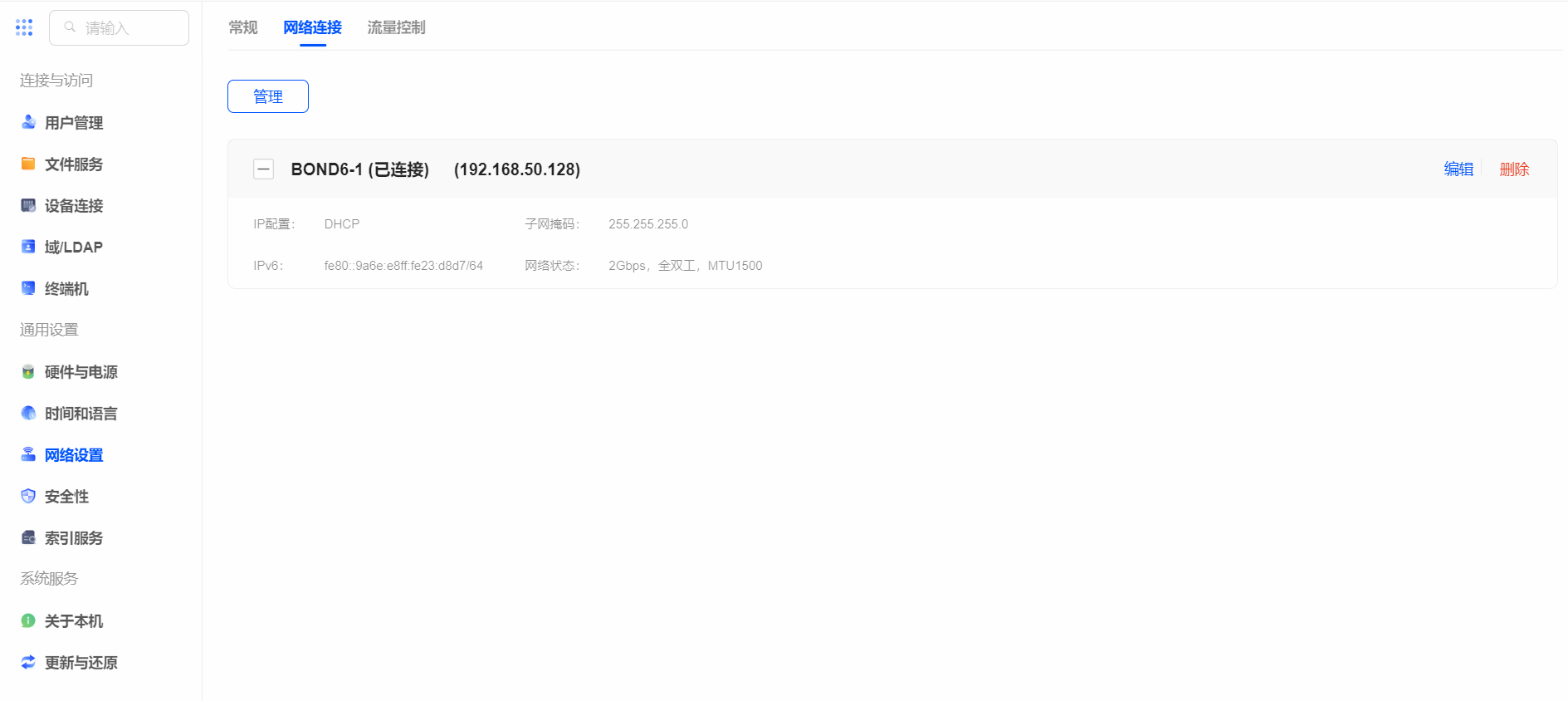

1. 创建完成后，您可以在列表中看到新的Bond网络 。您也可以在此页面编辑和删除接口设置。

注意事项

• Bond1和Bond6模式不需要交换机支持。

• 链路聚合模式在创建和删除虚拟网络后设备可能会临时断网，这个是正常现象，请等待网络恢复后重新连接绿联NAS。

• 网络接口（如 LAN1、LAN2 ）上的相关服务会在链路聚合模式创建后停用删除，例如防火墙规则或流量控制规则等，请谨慎操作。

• 启用网络链路聚合后，网络流量将自动调整，并在各连接的设备中取得平衡。

• 如果所选的两个物理网络接口的 IP 地址不在同一个子网，创建 Bond 后可能会造成通讯故障。

• 如果网络接口连接到多个交换机，请确认交换机端口均在同一 LAN 中。

在交换机上配置链路聚合

1. Bond1 和 Bond6 模式：这些模式不需要在交换机上进行设置。

2. Bond0、Bond2 和 Bond4 模式：

• 登录到管理交换机的控制界面。

• 找到链路聚合设置选项，创建一个新的链路聚合组。

• 将交换机上的相应端口添加到链路聚合组，并启用 LACP 协议（仅 Bond4 模式需要）。

• 保存配置并重启交换机（如果需要）。

注意事项

• 部分交换机可能不支持链路聚合模式，请联系交换机厂家确认您所购买的交换机是否支持链路聚合功能，以及支持的链路聚合模式。

• 不同交换机的链路聚合设置方法不同，请参考您购买的交换机的官方操作说明。

链路聚合的常见问题

1. 若连接不稳定，确认交换机端口均在同一 LAN 中，并检查网络接口是否正确连接。

2. 如果UGOS Pro和交换机的链路聚合配置不匹配，可能导致网络连接失败或性能不佳。请确保两端配置一致。

3. 虽然链路聚合可以提供负载均衡，但在某些情况下，可能出现流量分配不均的问题。这通常与流量的类型和负载均衡算法有关。

4. 若无法访问NAS，请检查IP设置，确保没有在路由器中通过MAC地址绑定设定固定IP。如果问题依然存在，请尝试恢复出厂设置并重新配置网络连接。恢复出厂设置reset的具体操作请参考：《恢复出厂设置》。

5. 启用链路聚合模式后，请勿在路由器中绑定NAS设备的IP，这可能导致无法访问或网络不稳定。此情况下，仅在绿联NAS的网络连接设置中手动设置IP。

6. 当您的网络需要更换路由器或其网段前，将将UGOS Pro的网络连接改为自动获取DHCP。如果更换后无法访问设备，可通过恢复出厂设置将IP恢复为DHCP自动获取。恢复出厂设置reset的具体操作请参考：《恢复出厂设置》。

7. 恢复出厂设置不会清除数据，仅将网络设置为自动获取，并需要重新设置账号密码。具体操作请参考《恢复出厂设置》。

相关知识拓展

多种链路聚合模式说明

绿联NAS支持多种链路聚合模式。可以将多个网卡组合成一个虚拟网卡，提高网络吞吐量带宽和提供冗余、实现负载均衡，简化网络管理，为网络提供多方面的优势，不同的网络环境下选择合适的链路聚合模式，可以显著提升网络性能和可靠性。每种模式有其特定的应用场景和优势。以下是各个链路聚合模式的详细介绍：

1. 自适应负载均衡 -- Bond6（Balance-TLB，Transmit Load Balancing）

• 工作机制：仅在传输时进行负载均衡，接收数据使用单个接口。不需要特殊的交换机支持。自动分配出站流量，并根据负载均衡入站流量。无需交换机支持。

• 适用场景：需要传输负载均衡且交换机不支持链路聚合的环境。适用于需要简单设置的负载均衡方案。不需要交换机支持链路聚合。

• 注意事项：不能对入站流量进行负载均衡，只能单向负载均衡。

2. 主动/备份模式 -- Bond1（Active-Backup）

• 工作机制：只有一个接口处于活跃状态，其余接口处于备份状态。活跃接口故障时，备份接口自动接替。提供冗余，无法实现负载均衡。

• 适用场景：需要高可用性但不需要负载均衡的环境。不需要交换机支持特殊配置。提供冗余，简单可靠。

• 注意事项：不能提高带宽，因为只有一个链路在任何时候是活跃的。

3. 轮询模式 -- Bond0（Round Robin）

• 工作机制：数据包按顺序轮流分配到每个接口，提供负载均衡和冗余

• 适用场景：需要最大化带宽利用率的场景，要求所有接口带宽均衡使用的环境。

• 注意事项：可能导致某些应用的数据包顺序混乱，需要交换机支持该模式。

4. 平衡 XOR -- Bond2（Balance XOR）

• 工作机制：根据源MAC地址和目标MAC地址对链路进行负载均衡，确保同一源和目标的流量通过同一链路，提供负载均衡和冗余。

• 适用场景：需要负载均衡和冗余的环境。需要交换机支持该模式。

• 注意事项：配置复杂，交换机必须支持IEEE 802.3ad。

5. 动态链路聚合 -- Bond4（Dynamic Link Aggregation，LACP）

• 工作机制：基于IEEE 802.3ad标准的链路聚合控制协议（LACP）。动态管理链路，自动适应链路的增加和减少。提供负载均衡和冗余。

• 适用场景：需要动态适应链路变化的高性能网络环境，需要交换机支持LACP，并配置为相同模式。

• 注意事项：需要交换机支持LACP协议，配置较为复杂。

链路聚合模式的比较

选择链路聚合模式的建议

• 自适应负载均衡（bond6）：适用于不需要交换机支持，且希望自动优化出站流量的环境。

• 主动/备份模式（bond1）：适用于需要高可靠性，但不需要增加带宽的环境。

• 轮询模式（bond0）：适用于高带宽需求且交换机支持的环境。

• 平衡 XOR（bond2）：适用于需要较为均匀的流量分配且交换机支持的环境。

• 动态链路聚合（bond4）：适用于需要动态调整链路和高可靠性的环境，交换机必须支持LACP协议。
